jetzt auch mit Copyprocessor für Philips / Marantz / Yamaha CD-Rekorder
Maße (ca.):BxHxT (mm) 200x45x170
VERWENDUNGSZWECK :Der CAS-2 ist zur Verteilung und Überspielung digitaler Audiosignale zwischen DAT, DCC, CD, DSR, MOD, MiniDisc, CDR, PCM601, Computer, Digital-Analogkonverter etc. konzipiert. Die digitalen Ein- und Ausgänge aller verwendeten Geräte werden in der Regel nur noch mit dem CAS-2 verbunden. Hier erfolgt die zentrale Verwaltung aller Signale. Jede angeschlossene Quelle ist auf jeden Empfänger kopierbar. Das Gerät empfängt, konvertiert und verteilt optische und koaxiale SPDIF-Signale.
Im Einzelnen bietet der CAS-2 folgende Funktionen:
Das Gerät arbeitet mit allen üblichen Abtastfrequenzen (32 kHz, 44,1 kHz und 48 kHz). Über die koaxialen Ein- und Ausgänge auch mit 96 kHz!
Der CAS-2 behält seine Einstellungen auch nach dem Ausschalten (wichtig für Schaltuhrbetrieb).
Am Monitorausgang steht ein digitales Abhörsignal zum Anschluß eines externen Digital-Analogwandlers zur Verfügung. Der CAS-2 gestattet die unabhängige Auswahl von Aufnahme- und Wiedergabesignal.
Zusätzlich ermöglicht der CAS-2 auch den Anschluß eines externen, digitalen Bearbeitungsgerätes (z.B. Index-Copyprocessoren ICP1/ICP2, Abtastratenwandler, Copyprocessoren MK2/MK3 usw.) in den Aufnahmeweg. Dieser digitale "INSERT" kann von der Frontplatte aus durch Tastendruck zu- oder abgeschaltet werden. Der CAS-2 PRO besitz keine Einschleifmöglichkeit für externe Geräte.
Der Monitor- und die Record-Ausgänge sind norm-gerecht mit Ausgangsübertragern ausgerüstet und daher untereinander und nach Masse galvanisch getrennt. Durch diese Maßnahme werden "Brummschleifen" durch unterschiedliche Massepotentiale der angeschlossenen Geräte sicher verhindert.
INTERNER COPYPROCESSOR (CAS-2 PRO) :
A
n Stelle einer Insertfunktion für ein exernes Bearbeitungsgerät kann der CAS-2 auch als CAS-2 PRO oder CAS-2 PRO-PH (auch für Philips/Marantz-CD-Recorder) mit einem internen Hucht-Copyprocessor für den Aufnahmeweg geliefert werden. Dieser ist durch Tastendruck in den Signalweg schaltbar. Der interne Copyprocessor ermöglicht das digitale Kopieren von Audiodaten auf Speichermedien wie DAT, MOD, DCC, PCM601, MiniDisc, CDR etc.. (für Philips / Marantz CD-Recorder nur CAS-2 PRO-PH!) auch bei ansonsten inkompatiblen Player / Rekorder-Kombinationen !EIN-AUSGANGSVERSTÄRKER :
Der CAS-2 ist nicht nur als Aufnahmesignal-Umschalter, sondern vor allem als hochwertige Monitor-Matrix in Verbindung mit einem externen D/A-Wandler konzipiert. Das Gerät unterstüzt aufnahme- und wiedergabeseitig Wortlängen bis zu 24 Bit. Um die dafür erforderliche hohe Signalqualität zu garantieren, arbeiten alle Ausgänge im CAS-2 mit einer automatischen "Duty-Cycle"- Korrektur. Alle Verstärkerstufen sind auf minimales Jitter optimiert.
EINGÄNGE :
8 x Consumerformat "SPDIF". Jeder der 8 Eingänge ist für den Anschluß von CD, DAT, DCC, MOD, CDR, PCM601, DSR, Mini-Disc, Computer etc. geeignet. CAS-2 und CAS-2 PRO sind mit folgenden unterschiedlichen Eingangsausführungen lieferbar :
Die Eingangskonfiguration des CAS-2/CAS-2 PRO kann auch nachträglich durch interne Jumper (Steckverbinder) in eine der drei Grundvarianten a, b oder c umgerüstet werden.
AUSGÄNGE : 5 x SPDIF (3 x coaxial cinch, 2 x optisch Toslink) für CDR, DAT, DCC, MOD, PCM601, Mini-Disc etc.
INSERT SEND : 1 x SPDIF (coaxial cinch)
INSERT RETURN : 1 x SPDIF (coaxial cinch) nur bei CAS-2 aktiv
Wird der Einschleifweg des CAS-2 nicht benötigt, kann der INSERT-SEND auch als zusätzlicher (6.) Aufnahmeausgang verwendet werden. Der INSERT-SEND führt immer das gleiche Signal wie die 5 Record-Ausgänge.
Die digitalen Audiodaten, welche die Musikinformationen enthalten, werden völlig unverändert weitergegeben! Das Gerät ist daher z.B. für Start-IDs transparent.
Der interne Copyprocessor ist für die Verarbeitung aller üblichen Abtastfrequenzen (32 kHz, 44.05 kHz, 44.1 kHz und 48 kHz Sonderversion bis 96kHz) ausgelegt.
Der interne Copyprocessor kann auch nachträglich problemlos im CAS-2 installiert werden.

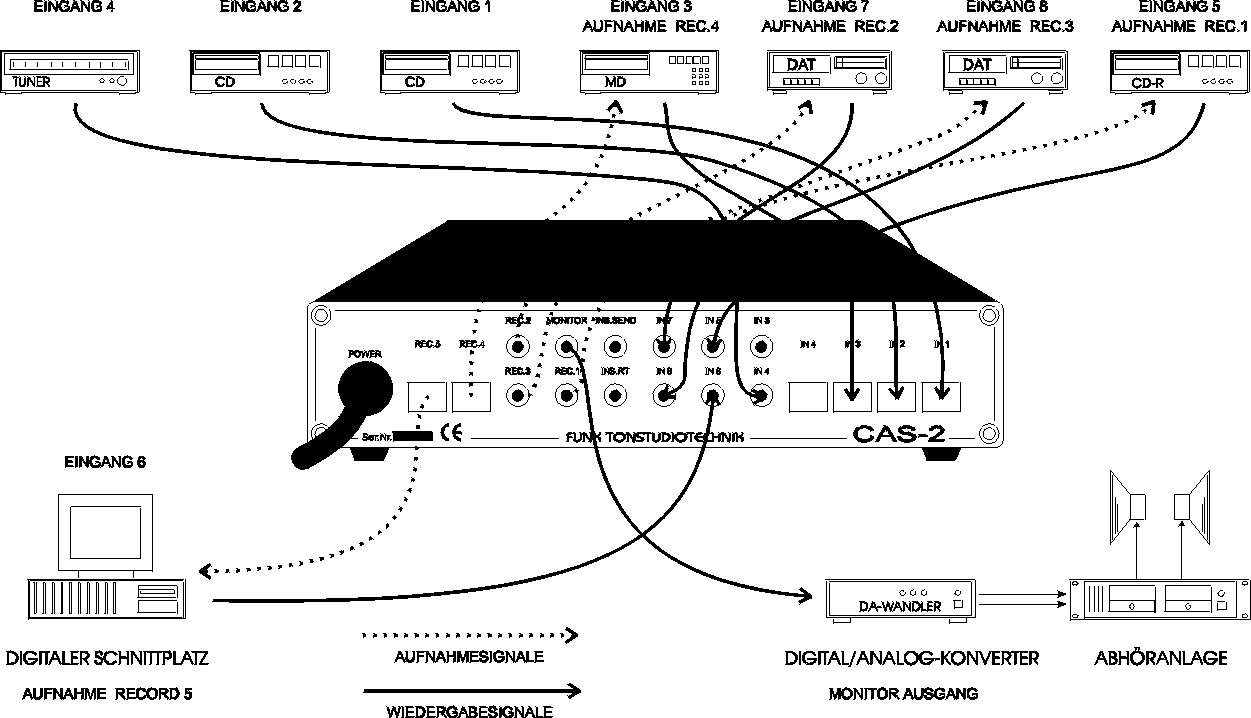

ANSCHLUSSBEISPIEL für CAS-2 und CAS-2 PRO
Die Abbildung zeigt eine typische Anschlußbelegung für eine Konfiguration aus CAS-2 und D/A-Wandler sowie 8 weiteren Geräten (nur digitale Audioleitungen dargestellt).
Jeder der Eingänge 1...8 ist grundsätzlich für alle digitalen Signalquellen im SP-DIF-Format wie CD, DAT, DCC, MOD, DSR, Mini-Disc, Computer etc. geeignet.
Bei diesem Verkabelungsvorschlag kann am Monitorausgang über den D/A-Wandler jedes der 8 angeschlossenen Geräte abgehört werden.
Gleichzeitig kann über die Record-Ausgänge, unabhängig von der Monitoranwahl, auf DAT-Recorder 1, DAT-Recorder 2, MD-Recorder, CDR-Recorder und den digitalen Schnittplatz ein beliebiges Signal aufgezeichnet werden.
Wird die INSERT-Funktion nicht zum Einschleifen von Bearbeitungsgeräten genutzt, kann der INSERT-Ausgang als zusätzlicher 6. RECORD-Ausgang benutzt werden. Am INSERT-Ausgang steht immer das angewählte "RECORD"-Signal zusätzlich zur Verfügung (auch bei CAS-2 PRO).

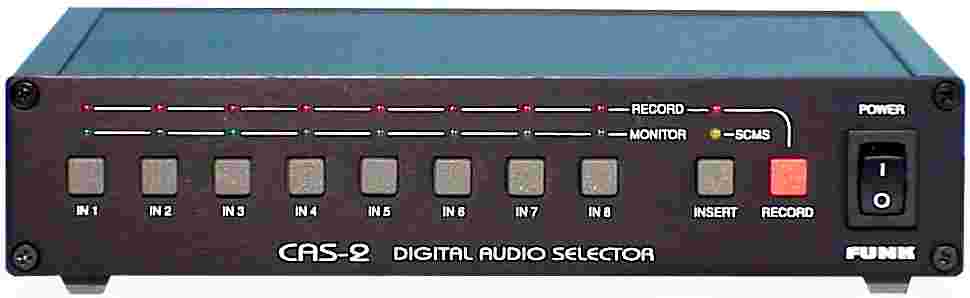

CAS-2 + CAS-2 PRO werden mit schwarzem Metall - Profilgehäuse geliefert. Frontplatte schwarz oder goldfarben eloxiert lieferbar.
Nur noch 96kHz-Version lieferbar ! - Preise (inkl. MwSt.) CAS-2: 395,- CAS-2pro/PH: 520,-inkl. 16% MwSt. zuzügl. Versandkosten
